Een kettingzaag monteren: veiligheid komt op de eerste plaats
Controleer of de kettingzaag uitgeschakeld is en niet kan starten tijdens de montage.

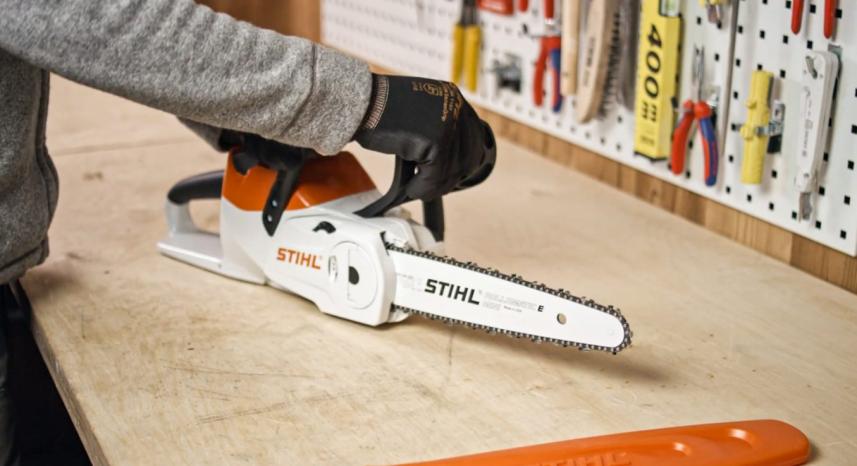

- Verwijder bij een draadloze kettingzaag de accu en schakel de kettingrem in.
- Trek bij een elektrische kettingzaag de stekker uit het stopcontact en schakel de kettingrem in.
- Zet bij een benzinekettingzaag de motor uit en zet de combihendel op 0. Schakel de kettingrem in.
- Draag altijd werkhandschoenen van stevig materiaal.
Het zaaggarnituur aanbrengen: het zaagblad en de ketting correct monteren
De montage van het zaaggarnituur is identiek voor elektrische, accu- en benzinekettingzagen. De afzonderlijke stappen hangen alleen af van de plaatsing van de kettingspanner op je STIHL kettingzaag.
Een kettingzaag monteren: kettingsnelspanner
Bij alle STIHL kettingzagen met kettingsnelspanner kan je het zaaggarnituur snel, makkelijk en bijna zonder gereedschap monteren. Het enige wat je nodig hebt om het zaaggarnituur aan te brengen is een platte schroevendraaier. Je kan de volgende stappen volgen.
Stap 1: neem het kettingtandwieldeksel weg
Klap de greep van de vleugelmoer open en draai de moer naar links tot je het kettingtandwieldeksel kan wegnemen. Neem het kettingtandwieldeksel weg.
Stap 2: haal het spanwiel eruit
Haal nu het spanwiel eruit en leg het zo neer dat de schroef aan de achterzijde bereikbaar is. Draai de schroef eruit.
Stap 3: ontspan de kettingrem
Maak de kettingrem los door de hendel van de kettingrem naar je toe te trekken.
Stap 4: breng het spanwiel aan
Plaats het zaagblad op het spanwiel zodat de twee pennen van het spanwiel in de gaten van het zaagblad passen. De oriëntering van het zaagblad is niet van belang: de opdruk op het zaagblad mag ook ondersteboven staan. Bevestig vervolgens de schroef en draai deze stevig vast.
Stap 5: de ketting op de kettingzaag leggen
Let erop dat je een zaagblad en zaagketting gebruikt die in de gebruiksaanwijzing van je machine vermeld staan. Plaats de zaagketting in de gleuf van het zaagblad, beginnend bij de zaagbladneus en werk naar beneden. Controleer of de pijlen op de verbindingsschakels van de ketting in de juiste looprichting wijzen. Draai het spanwiel volledig naar rechts tot het niet verder kan.
Stap 6: monteer het zaaggarnituur op de kettingzaag
Draai het zaagblad zo dat het spanwiel naar je toe wijst. Leg de zaagketting over het kettingwiel, waarbij de aandrijfschakels van de ketting in de tanden van het kettingwiel passen.
Plaats vervolgens het zaagblad op de kettingzaag en schuif het over de kraagbout. Geleid de aandrijfschakels van de ketting in de zaagbladgleuf door het spanwiel volledig naar links te draaien.
Stap 7: breng het kettingtandwieldeksel aan
Om het kettingtandwieldeksel te bevestigen schuif je de geleidnokken in de openingen van de motorbehuizing. Draai de vleugelmoer naar rechts tot het deksel op de kettingzaag vastzit.
Stap 8: span de zaagketting aan
Til de neus van het zaagblad een beetje op zodat de ketting lichtjes doorhangt. Draai het spanwiel naar rechts tot aan de aanslag. De ketting moet nu dicht tegen het zaagblad aanliggen. In het midden van het zaagblad moet de afstand 1 à 2 millimeter bedragen.
In ons artikel over het aanspannen van de kettingzaag vind je meer praktische tips.
Step 9: klap de vleugelmoer in
Om het monteren van de kettingzaag af te sluiten draai je de vleugelmoer met de hand goed aan en klap je ze in.
Videohandleiding: kettingsnelspanner
Een kettingzaag monteren: zijdelings geplaatste kettingspanner
Heel wat elektrische, accu- en benzinemachines hebben een zijdelings geplaatste kettingspanner. De kettingspanningsonderdelen zijn gemakkelijk bereikbaar en bovendien is het risico van contact met hete motoronderdelen kleiner.
Zo ga je te werk:
Stap 1: neem het kettingtandwieldeksel weg
Om de kettingzaag te monteren, draai je eerst de moer af met een combisleutel en verwijder je het kettingtandwieldeksel.
Stap 2: ontspan de kettingrem
Om de kettingrem te ontspannen, draai je de handbeschermer in de richting van de draagbeugel tot deze hoorbaar klikt.
Stap 3: verplaats de spanschuif
Draai de nu zichtbare spanschroef tegen de klok in tot de spanschuif links tegen de behuizing zit.
Stap 4: de ketting op de kettingzaag leggen
Let erop dat je een combinatie van zaagblad en zaagketting gebruikt die in de gebruiksaanwijzing van je machine staat. Leg de zaagketting in de zaagbladgleuf, vanaf de zaagbladneus naar beneden. Controleer of de pijlen op de verbindingsschakels van de ketting in de looprichting wijzen.
Stap 5: monteer de zaaggarnituur op de kettingzaag
Draai het zaagblad zo dat het spanwiel naar je toe wijst. Leg nu de zaagketting over het kettingwiel. De aandrijfschakels van de ketting moeten in de tanden van het kettingwiel zitten.
Plaats de pen van de spanschuif in de onderste fixeerboring van het zaagblad.
Stap 6: breng het kettingtandwieldeksel aan
Breng het kettingtandwieldeksel weer aan, zodat het dicht tegen de motorbehuizing zit. Draai de moer zachtjes aan met de hand.
Stap 7: span de zaagketting aan
Til de neus van het zaagblad een beetje op zodat de ketting lichtjes doorhangt. Draai de spanschroef naar rechts tot aan de aanslag. De ketting moet nu dicht tegen het zaagblad aanliggen. In het midden van het zaagblad moet de afstand ongeveer 1 à 2 millimeter bedragen. In ons artikel over het aanspannen van de kettingzaag vind je meer praktische tips.
Draai ten slotte de moer vast met de combisleutel.
Videohandleiding: zijdelings geplaatste kettingsnelspanner
Een kettingzaag monteren: frontaal geplaatste kettingspanner
Slechts enkele STIHL kettingzagen zijn uitgerust met een frontaal geplaatste kettingspanner. De werkwijze is dezelfde als bij de zijdelings geplaatste kettingspanner, met uitzondering van de positie van de spaninrichting.
Stap 1: neem het kettingtandwieldeksel weg
Om het zaaggarnituur van je kettingzaag te monteren, draai je eerst de moeren af met een combisleutel en verwijder je het kettingtandwieldeksel.
Stap 2: ontspan de kettingrem
Om de kettingrem te ontspannen, draai je de handbeschermer in de richting van de draagbeugel tot deze hoorbaar klikt.
Stap 3: verplaats de spanschuif
Draai de nu zichtbare schroef tegen de klok in tot de spanschuif zich naar achteren verplaatst, in de richting van het kettingwiel.
Stap 4: de ketting op de kettingzaag leggen
Let erop dat je een combinatie van zaagblad en zaagketting gebruikt die in de gebruiksaanwijzing van je machine staat. Leg de zaagketting in de zaagbladgleuf, vanaf de zaagbladneus naar beneden. Controleer of de pijlen op de verbindingsschakels van de ketting in de looprichting wijzen
Stap 5: monteer het zaaggarnituur op de kettingzaag
Leg nu de zaagketting over het kettingwiel. De aandrijfschakels van de ketting moeten in de tanden van het kettingwiel zitten.
Plaats de pen van de spanschuif in de onderste fixeerboring van het zaagblad.
Stap 6: breng het kettingtandwieldeksel aan
Breng het kettingtandwieldeksel weer aan, zodat het dicht tegen de motorbehuizing zit. Draai de moeren zachtjes met de hand aan.
Stap 7: span de zaagketting aan
Til de neus van het zaagblad een beetje op zodat de ketting lichtjes doorhangt. Draai de spanschroef naar rechts tot de ketting dicht tegen de onderkant van het zaagblad aanligt. De afstand in het midden van het zaagblad moet ongeveer 1 à 2 millimeter bedragen.
Draai ten slotte de moeren vast met de combisleutel.

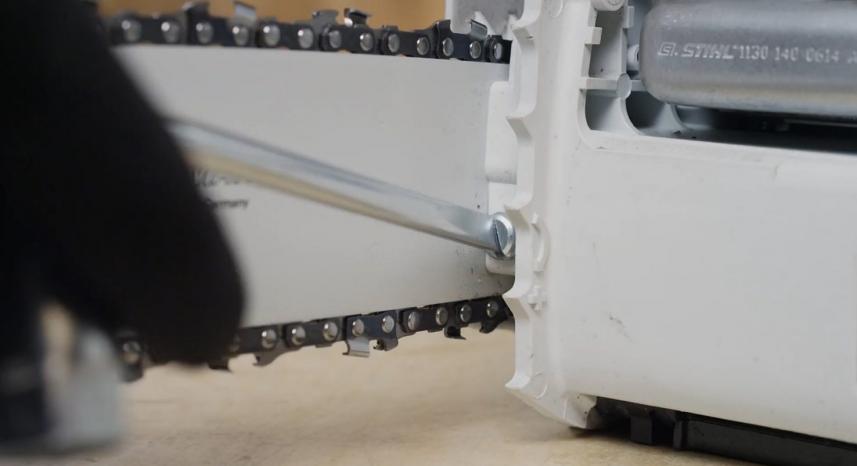

Videohandleiding: De zaagketting wordt aangespannen door de spanschroef aan te draaien
Een kettingzaag vullen met zaagkettingolie
Elke benzine-, accu- en elektrische kettingzaag dient gevuld te worden met hoogwaardige zaagkettingolie. Deze olie zorgt voor een langdurige smering en koeling van de zaagketting en het zaagblad, wat de slijtage vermindert en de levensduur van het zaaggarnituur aanzienlijk verlengt. Het proces van het bijvullen is voor alle typen kettingzagen hetzelfde. Bij een benzinekettingzaag vul je de zaagkettingolie bij elke tankbeurt bij. Bij accu- en elektrische kettingzagen is het belangrijk om regelmatig het olieniveau te controleren en zo nodig bij te vullen. Sommige STIHL kettingzagen zijn uitgerust met een venster in de tank, waarmee je eenvoudig het olieniveau kunt controleren.
Bijvullen van kettingolie voor de kettingzaag
STIHL-machines zijn uitgerust met een conventionele schroefdop of een tankdop met sluitclip, die elk op een andere manier geopend en gesloten worden. In dit gedeelte leggen we uit hoe je een schroefdop correct hanteert. Vervolgens wordt uitgelegd hoe je een schroeftankdop gebruikt bij het vullen van de brandstoftank. Ten slotte beschrijven de onderstaande stappen hoe je zaagkettingolie in de tank giet.
Stap 1: bereid de kettingzaag voor
Leg de machine op een effen oppervlak met de tankdop naar boven. Reinig het gebied rond de tankdop met een doek, zodat er geen vuil in de tank terechtkomt.
Stap 2: open de olietank
Draai de tankdop tegen de klok in en neem de dop weg.
Stap 3: vul de zaagkettingolie bij
Giet de kettingsmeerolie voorzichtig en zonder te morsen in de olietank. Vul de tank niet tot aan de rand. We raden je aan het vulsysteem van STIHL te gebruiken.
Stap 4: sluit de olietank
Zet de tankdop weer op de opening en draai de dop rechtsom vast. De olietank is nu veilig dicht.
Videohandleiding: Zaagkettingolie en tweetaktbenzine bijvullen schroefdop
Een benzinekettingzaag vullen met het juiste brandstofmengsel
Een benzinekettingzaag heeft brandstof nodig om te starten. Het is belangrijk om de kettingzaag op de juiste manier te vullen, zodat de kettingzaag goed functioneert en je veiligheid gegarandeerd is.
Het juiste benzine-oliemengsel: MotoMix
Je kettingzaag werkt met een brandstofmengsel van benzine en motorolie. Hoe kies je het juiste product en een goede kwaliteit? Het overzicht van het juiste mengsel voor de kettingzaag laat zien waarop je moet letten bij je keuze.
Veiligheidsinstructies
- Benzine is zeer ontvlambaar. Houd bij het tanken voldoende afstand van open vuur, mors geen brandstof en rook niet. Tank op minstens 3 meter van de werkplek waar je de kettingzaag gaat starten.
- Zet elke keer de motor volledig uit voordat je bijtankt. Tank ook niet zolang de motor nog heet is.
- Open de tankdop voorzichtig zodat een eventueel aanwezige overdruk langzaam kan afnemen en er geen brandstof uit de tank spat.
- Vul de kettingzaag alleen op goed geventileerde plaatsen.
- Let erop dat je niet morst en dat er geen brandstof op je kleding terechtkomt. Reinig de machine onmiddellijk als je morst en trek andere kleding aan.
Een benzinekettingzaag bijvullen: handleiding
In het volgende onderdeel laten we je zien hoe je de brandstoftank vult:
Stap 1: bereid de kettingzaag voor
Kies een proper en effen oppervlak om de kettingzaag te vullen met brandstof. Leg de machine neer met de brandstoftank naar boven. Reinig de afsluitdop en het gebied rond de opening met een doek, zodat er geen vuil in terechtkomt.
Stap 2: open de tankdop
Hierna beschrijven we hoe je een gereedschaploze tankdop opent en sluit. Heeft je STIHL machine een schroefdop? Volg dan de beschrijving hierboven voor het vullen met zaagkettingolie.
Klap de beugel open. Draai de tankdop open en neem hem weg.
Stap 3: giet de brandstof in de tank
Giet de brandstof langzaam en zorgvuldig in de tank. Mors geen brandstof en vul de tank niet tot aan de rand. Het STIHL vulsysteem voor brandstof is een handig hulpmiddel!
Stap 4: sluit de tankdop
Zet de tankdop weer op de opening, zodat de markeringen op het deksel en op de brandstoftank op dezelfde lijn staan. Draai de dop tot aan de aanslag en druk de beugel dicht. Komen de markeringen overeen? Dan is de tankdop veilig dicht.
Videohandleiding: Zaagkettingolie en tweetaktbenzine bijvullen gereedschaploze tankdop
Uiteraard helpen wij je graag verder en maken wij de kettingzaag voor jou gebruiksklaar.
Samenvatting: een kettingzaag monteren
- Zet de motor uit. Verwijder bij draadloze machines de accu en trek bij elektrische machines de stekker uit het stopcontact. Schakel de kettingrem in.
- Draag handschoenen met snijbescherming als je de kettingzaag monteert.
- Het monteren van het zaaggarnituur is identiek voor elektrische, accu- en benzinekettingzagen. De afzonderlijke stappen hangen alleen af van het feit of je STIHL machine uitgerust is met een kettingsnelspanner of met een zijdelings geplaatste kettingspanner.
- Leg de kettingzaag op een proper en effen oppervlak als je olie of brandstof tankt.
- Vul de olie- en de brandstoftank niet tot aan de rand.
